协议解析器

发布时间:2023-01-30浏览次数:




1. 产品功能:
接收信息:接收火灾报警控制器发出的各类信息。
处理信息:对火灾报警控制器发出的信息进行缓冲。
解析信息:对火灾报警控制器发出的信息进行解析。
转换信息:对接收到的信息进行格式转换,以满足国标和企标要求。

2. 接口功能:
类型 接口名称 接口功能

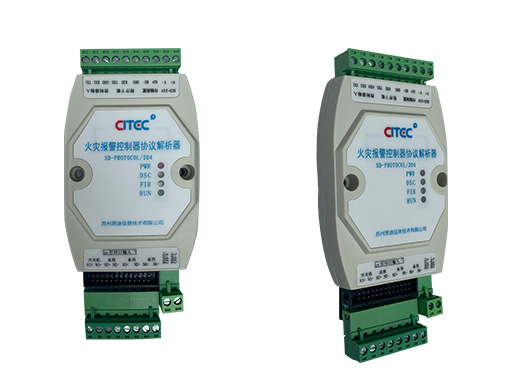

SD-PROTOCOL/204
V+ 设备供电接口,电源正,允许接入  直流 5V - 24V,从用户传输装置的+5V端子上取电
GND 设备供电接口,电源地
A+ RS485通信接口,和外部用户传输装置的RS485接口A2+相连
B- RS485通信接口,和外部用户传输装置的RS485接口B2-相连
GND RS232通信地
TX5 抓数据或者更新解析器程序时使用
RX5 抓数据或者更新解析器程序时使用
GND RS232通信地
TX1 RS232通信接口,和外部的报警主机的RS232接口RX相连
RX1 RS232通信接口,和外部的报警主机的RS232接口TX相连
print 接26Pin打印机线
  开关机 自留功能,不对外开放
总报 总报接口
备用 备用
备用 备用
RS485/CAN 协议解析器和报警主机通信端口,加模块后可接收can或RS485信号
