1、采集传输控制终端（SD-WCTU1284-VL）

功能特点：
兼具采集、传输和控制3重功能；
可采集消防灭火系统的12个开关量输入、8个模拟量输入（4-20mA电流型传感器）、4路继电器输出，2路RS232配置端口；
可通过扩展板扩展为8路继电器输出信号；12路模拟量信号，14路无源开关量输入信号；
支持接入液位传感器、液压传感器和温湿度传感器进行数据采集；
默认支持无线4G全网通无线网络和有线以太网络传输；
*WCTU1284系列有多种配置可供选择，满足不同需求
SD-WCTU1284
SD-WCTU1284-V
SD-WCTU1284-L

技术参数：

硬件配置：8 路模拟量输入、12 路开关量输入、4 路继电器输出。

供电：1、开关电源供电:100-240VAC 0.7A (50/60HZ)

输出：24V/2A

采集器主板供电:DC24V，由开关电源提供

工作环境：温度-20℃~+80℃；湿度≤95%（无凝露）

安装方式：挂壁式

外形尺寸：400*280*60（mm）

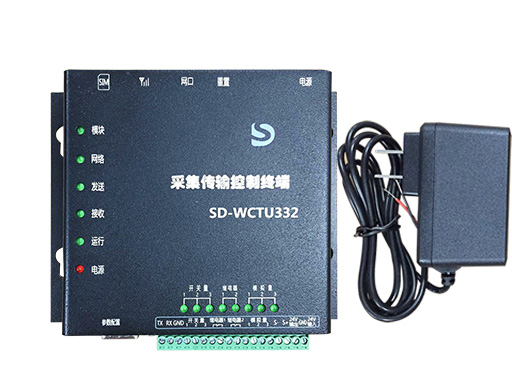

2、采集传输控制终端（SD-WCTU332）

1. 产品功能：
采集功能：提供3路开关量输入、3路4-20mA模拟量输入、2路继电器输出。
调试功能：提供1路RS232调试接口，用于升级程序与配置网络参数。
扩展接口：1路RS485或者CAN通信接口（二选一）。
上传方式: 4G全网通、以太网通讯，可选配WIFI或NB。
2.技术参数：

内容	技术参数
采集器主板供电	DC24V(由主机或者电源适配器提供)
硬件配置	3路模拟量输入、3路开关量输入、2路继电器输出
环境温度	温度-20℃~+80℃
环境相对湿度	湿度≤95%（无凝露）
安装方式	挂壁式

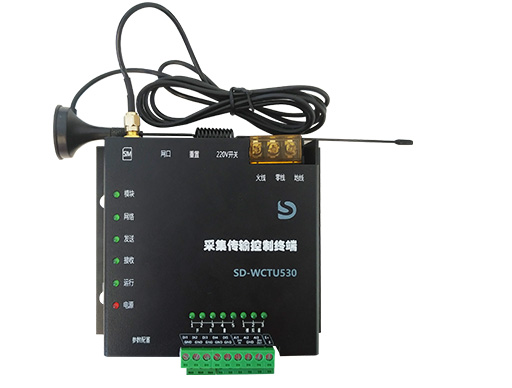

3、采集传输控制终端（SD-WCTU530）

1.产品功能
采集功能：提供5路开关量输入、3路4-20mA模拟量输入。
调试功能：提供1路RS232调试接口，用于升级程序与配置网络参数。
扩展接口：1路RS485或者CAN通信接口（二选一）。
上传方式: 4G全网通、以太网通讯，可选配WIFI或NB。
2.技术参数
硬件配置：3路模拟量输入,5路开关量输入,硬件自身温湿度监测。
采集器主板供电:AC220V，自带220电源输入。
工作环境：温度-20℃~+80℃；湿度≤95%（无凝露）
安装方式：挂壁式
